本實用新型涉及分切機技術領域，尤其涉及一種方便調節切割位置的醫用氣刀分切機。

背景技術：

分切工藝，對分切原膜應考慮其剛性強度、延伸性、平滑性、厚度等，以便針對性設定分切工藝參數，不同復合結構進行分切時，工藝參數設定不一樣，例如，BOPET的常用產品厚度較薄且具有強度高、不易被拉伸等特點，較BOPP、CPP、CPE等易拉伸的薄膜的分切方法就有所不同，分切機就是分切工藝的實際應用。

在醫療行業中，常常需要用到繃帶，繃帶生產時需要利用分切機對繃帶進行分切，便于得到合適寬度的繃帶，現有的分切機結構簡單，分切刀的位置需要人工手動調節，分切效率低，另外，分切時的空氣壓力無法進行控制，導致分切質量低，顯然已經無法滿足人們的使用需求。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種方便調節切割位置的醫用氣刀分切機。

為了實現上述目的，本實用新型采用了如下技術方案：

一種方便調節切割位置的醫用氣刀分切機，包括底座，所述底座底部外壁的四角處均設置有萬向輪，且底座頂部外壁的一側設置有第一設備箱，所述底座頂部外壁的另一側設置有第二設備箱，且第一設備箱和第二設備箱相對一側外壁通過軸承連接有收料筒，所述第一設備箱和第二設備箱靠近收料筒一側的相對一側外壁通過軸承連接有放料筒，且第一設備箱和第二設備箱位于收料筒上方的相對一側外壁通過軸承連接有傳輸筒，所述第一設備箱的頂部內壁設置有壓力箱，且壓力箱的一側外壁開設有安裝孔，所述安裝孔的內壁插接有噴氣管，且噴氣管的外壁設置有電動滑軌，所述電動滑軌的內壁滑動連接有氣刀，且氣刀位于傳輸筒的上方。

優選的，所述底座的四周外壁均焊接有水平設置的連接板，且連接板的底部外壁通過螺釘固定有液壓缸，液壓缸活塞桿的一端通過螺釘固定有固定板。

優選的，所述第二設備箱的內壁通過螺釘固定有電動機，且電動機的輸出軸通過聯軸器與收料筒的一端相連接。

優選的，所述第一設備箱內壁通過螺釘固定有空氣壓縮機，且空氣壓縮機的輸出端套接有進氣管，進氣管與壓力箱相連通，第一設備箱的一邊外壁開設有安裝槽，安裝槽的內壁通過螺釘固定有顯示屏。

優選的，所述噴氣管的外壁開設有氣孔，且氣孔的內壁插接有氣管，氣管遠離噴氣管的一端與氣刀相套接。

優選的，所述壓力箱的內壁通過螺釘固定有壓力傳感器，且壓力傳感器的信號輸出端通過信號線連接有控制器，控制器通過螺釘固定第一設備箱的外壁上。

優選的，所述液壓缸、空氣壓縮機、電動滑軌、電動機和顯示屏均通過導線連接有開關，且開關與控制器相連接。

本實用新型的有益效果為：

1.通過設置有電動滑軌和空氣壓縮機，電動滑軌可以控制氣刀進行滑動，方便調節氣刀之間的距離，達到調節切割位置的目的，空氣壓縮機可以將壓縮后的空氣送入到壓力箱內，壓力箱內的空氣通過噴氣管由氣刀噴出對繃帶進行分切，起到良好的分切效果，顯著提高了分切機的分切效率，增加了企業的生產效益，滿足人們的使用需求。

2.通過設置有壓力傳感器，壓力傳感器可以檢測壓力箱內的氣壓，并將氣壓數值通過顯示屏進行顯示，方便工人控制空氣壓縮機將空氣調節至合適的壓力值進行切割，提高了分切機的切割質量，便于生產出合格的繃帶。

附圖說明

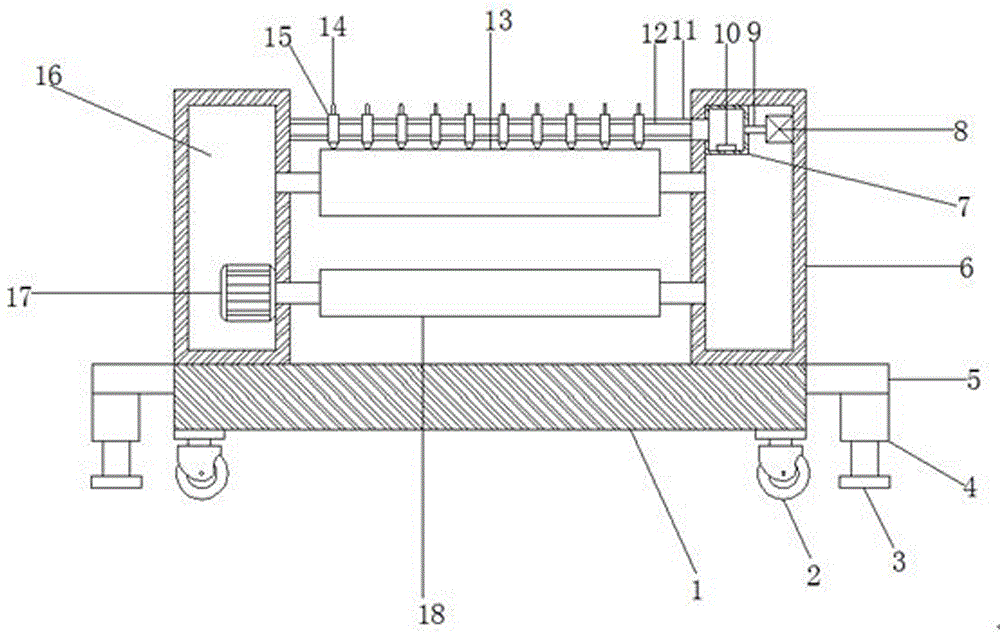

圖1為本實用新型提出的一種方便調節切割位置的醫用氣刀分切機的結構剖視圖；

圖2為本實用新型提出的一種方便調節切割位置的醫用氣刀分切機的結構主視圖；

圖3為本實用新型提出的一種方便調節切割位置的醫用氣刀分切機的結構后視圖。

圖中：1底座、2萬向輪、3固定板、4液壓缸、5連接板、6第一設備箱、7壓力箱、8空氣壓縮機、9進氣管、10壓力傳感器、11噴氣管、12電動滑軌、13傳輸筒、14氣管、15氣刀、16第二設備箱、17電動機、18收料筒、19顯示屏、20控制器、21放料筒。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照?qǐng)D1-3，一種方便調節切割位置的醫用氣刀分切機，包括底座1，底座1底部外壁的四角處均通過螺釘固定有萬向輪2，且底座1頂部外壁的一側通過螺釘固定有第一設備箱6，底座1頂部外壁的另一側通過螺釘固定有第二設備箱16，且第一設備箱6和第二設備箱16相對一側外壁通過軸承連接有收料筒18，第一設備箱6和第二設備箱16靠近收料筒18一側的相對一側外壁通過軸承連接有放料筒21，且第一設備箱6和第二設備箱16位于收料筒18上方的相對一側外壁通過軸承連接有傳輸筒13，第一設備箱6的頂部內壁通過螺釘固定有壓力箱7，且壓力箱7的一側外壁開設有安裝孔，安裝孔的內壁插接有噴氣管11，且噴氣管11的外壁通過螺釘固定有電動滑軌12，電動滑軌12的內壁滑動連接有氣刀15，且氣刀15位于傳輸筒13的上方。

本實用新型中，底座1的四周外壁均焊接有水平設置的連接板5，且連接板5的底部外壁通過螺釘固定有液壓缸4，液壓缸4活塞桿的一端通過螺釘固定有固定板3，第二設備箱16的內壁通過螺釘固定有電動機17，且電動機17的輸出軸通過聯軸器與收料筒18的一端相連接，第一設備箱6內壁通過螺釘固定有空氣壓縮機8，且空氣壓縮機8的輸出端套接有進氣管9，進氣管9與壓力箱7相連通，第一設備箱6的一邊外壁開設有安裝槽，安裝槽的內壁通過螺釘固定有顯示屏19，噴氣管11的外壁開設有氣孔，且氣孔的內壁插接有氣管14，氣管14遠離噴氣管11的一端與氣刀15相套接，壓力箱7的內壁通過螺釘固定有壓力傳感器10，且壓力傳感器10的信號輸出端通過信號線連接有控制器20，控制器20通過螺釘固定第一設備箱6的外壁上，液壓缸4、空氣壓縮機8、電動滑軌12、電動機17和顯示屏19均通過導線連接有開關，且開關與控制器20相連接，控制器20的型號為DATA-7311。

工作原理：使用時，電動機17帶動收料筒18轉動進行收料，在繃帶的傳動下，放料筒21進行放料，控制氣刀15在電動滑軌12內移動調節切割位置，空氣壓縮機8可以將壓縮后的空氣送入到壓力箱內7，壓力箱7內的空氣通過噴氣管11由氣刀15噴出對繃帶進行分切，壓力傳感器10可以檢測壓力箱7內的氣壓，并將氣壓數值通過顯示屏19進行顯示，方便工人控制空氣壓縮機8將空氣調節至合適的壓力值進行切割，分切效果好，

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種方便調節切割位置的醫用氣刀分切機，包括底座（1），其特征在于，所述底座（1）底部外壁的四角處均設置有萬向輪（2），且底座（1）頂部外壁的一側設置有第一設備箱（6），所述底座（1）頂部外壁的另一側設置有第二設備箱（16），且第一設備箱（6）和第二設備箱（16）相對一側外壁通過軸承連接有收料筒（18），所述第一設備箱（6）和第二設備箱（16）靠近收料筒（18）一側的相對一側外壁通過軸承連接有放料筒（21），且第一設備箱（6）和第二設備箱（16）位于收料筒（18）上方的相對一側外壁通過軸承連接有傳輸筒（13），所述第一設備箱（6）的頂部內壁設置有壓力箱（7），且壓力箱（7）的一側外壁開設有安裝孔，所述安裝孔的內壁插接有噴氣管（11），且噴氣管（11）的外壁設置有電動滑軌（12），所述電動滑軌（12）的內壁滑動連接有氣刀（15），且氣刀（15）位于傳輸筒（13）的上方。

2.根據權利要求1所述的一種方便調節切割位置的醫用氣刀分切機，其特征在于，所述底座（1）的四周外壁均焊接有水平設置的連接板（5），且連接板（5）的底部外壁通過螺釘固定有液壓缸（4），液壓缸（4）活塞桿的一端通過螺釘固定有固定板（3）。

3.根據權利要求1所述的一種方便調節切割位置的醫用氣刀分切機，其特征在于，所述第二設備箱（16）的內壁通過螺釘固定有電動機（17），且電動機（17）的輸出軸通過聯軸器與收料筒（18）的一端相連接。

4.根據權利要求1所述的一種方便調節切割位置的醫用氣刀分切機，其特征在于，所述第一設備箱（6）內壁通過螺釘固定有空氣壓縮機（8），且空氣壓縮機（8）的輸出端套接有進氣管（9），進氣管（9）與壓力箱（7）相連通，第一設備箱（6）的一邊外壁開設有安裝槽，安裝槽的內壁通過螺釘固定有顯示屏（19）。

5.根據權利要求1所述的一種方便調節切割位置的醫用氣刀分切機，其特征在于，所述噴氣管（11）的外壁開設有氣孔，且氣孔的內壁插接有氣管（14），氣管（14）遠離噴氣管（11）的一端與氣刀（15）相套接。

6.根據權利要求1所述的一種方便調節切割位置的醫用氣刀分切機，其特征在于，所述壓力箱（7）的內壁通過螺釘固定有壓力傳感器（10），且壓力傳感器（10）的信號輸出端通過信號線連接有控制器（20），控制器（20）通過螺釘固定第一設備箱（6）的外壁上。

7.根據權利要求2所述的一種方便調節切割位置的醫用氣刀分切機，其特征在于，所述液壓缸（4）、空氣壓縮機（8）、電動滑軌（12）、電動機（17）和顯示屏（19）均通過導線連接有開關，且開關與控制器（20）相連接。

技術總結

本實用新型公開了一種方便調節切割位置的醫用氣刀分切機，包括底座，所述底座底部外壁的四角處均設置有萬向輪，且底座頂部外壁的一側設置有第一設備箱，所述底座頂部外壁的另一側設置有第二設備箱，且第一設備箱和第二設備箱相對一側外壁通過軸承連接有收料筒，所述第一設備箱和第二設備箱靠近收料筒一側的相對一側外壁通過軸承連接有放料筒，且第一設備箱和第二設備箱位于收料筒上方的相對一側外壁通過軸承連接有傳輸筒，所述第一設備箱的頂部內壁設置有壓力箱。本實用新型起到良好的分切效果，顯著提高了分切機的分切效率，增加了企業的生產效益，提高了分切機的切割質量，便于生產出合格的繃帶。
